Apie valdiklį luxtronik

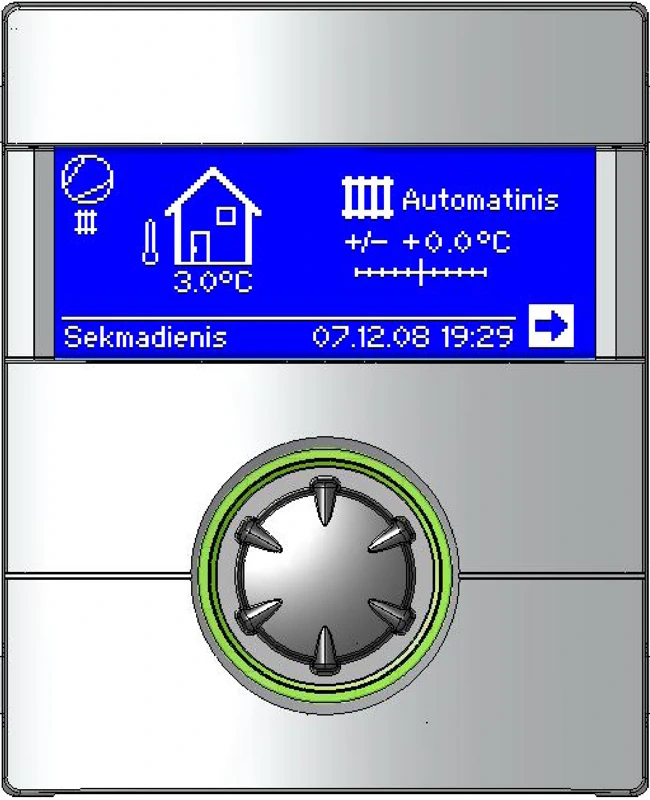

Trumpas aptarnavimo pulto aprašymas
Ekranas

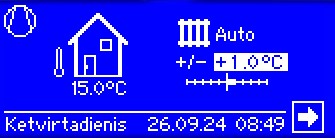

Standartinės būsenos ekrane rodoma glausta aktuali šilumos siurblio veikimo informacija.
Ekranas
Standartinės būsenos ekrane rodoma glausta aktuali šilumos siurblio veikimo informacija.
Ekranas
Standartinės būsenos ekrane rodoma glausta aktuali šilumos siurblio veikimo informacija.
1 Ekranas
2 BŪSENOS INDIKATORIUS APLINK SUKAMĄJĮ MYGTUKĄ:
Žiedas aplink sukamąjį mygtuką šviečia žaliai
= sistema veikia tinkamai
Žiedas aplink sukamąjį mygtuką mirksi žaliai/raudonai
= savaime atsistatantis veikimo pertraukimas
Žiedas aplink sukamąjį mygtuką šviečia raudonai
= sutrikimas

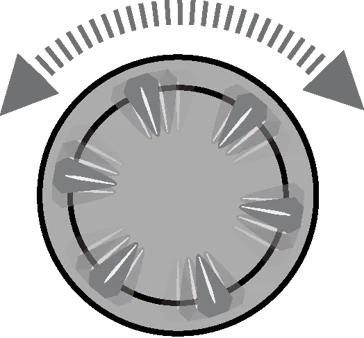

3 Sukamasis mygtukas
Sukant
Pasirenkamas simbolis arba meniu laukelis
arba
Ekrano vaizdas „perstumiamas“ žemyn (arba aukštyn) (= slankiojama).
Paspaudus (trumpai)
Patvirtinamas pažymėtas simbolis (= pereinama į atitinkamą programos lygį)
arba
Aktyvuojamas pažymėtas meniu laukelis duomenų ir reikšmių įvedimui.
Svarbi informacija!
Kiekvienas sutrikimas gali būti patvirtintas, t.y. perkraunamas.
Norėdami tai padaryti, paspauskite ir apie 7 sekundes palaikykite nuspaudę sukamą mygtuką, kol žiedas aplink sukamą mygtuką pradės šviesti žaliai, o ekranas persijungs į standartinės būsenos ekraną. Sekite ekrano parodymus.
Jei perkrovus sutrikimą klaidos kodas pateikiamas pakartotinai, jums gali padėti toliau pateikti veiksmai bei galimi sprendimai, priklausomai nuo aptarnavimo pulto ekrane rodomo klaidos kodo.
Dažni veiksmai ir sprendimai
Elektrinio šildytuvo (ASGI) režimo įjungimas
Svarbi informacija!
Jeigu įjungus AŠGI režimą šildymas ar karšto vandens ruošimas neveikia, patikrinkite ar nėra suveikęs elektrinio šildytuvo apsauginis temperatūros ribotuvas.
Suveikus apsauginiam temperatūros ribotuvui ant elektrinio šildytuvo, nerodomas joks sutrikimas valdiklio aptarnavimo pulte.
Elektrinio šildytuvo apsauginio temperatūros ribotuvo atstatymas:
Skaityti čia
Elektrinio šildytuvo (ASGI) režimo įjungimas šildymui
1
i

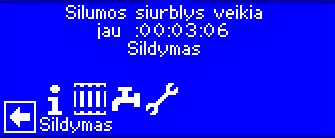

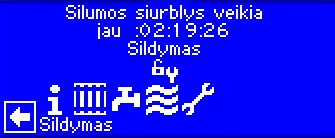

Standartinės būsenos ekrane pažymėkite ir paspauskite rodyklę į gilesnį meniu lygmenį.
2
i
Pažymėkite ir paspauskite Šildymas (radiatoriaus simbolį).
3
i

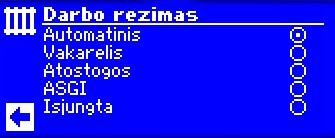

Pažymėkite ir paspauskite Darbo režimas.
4
i

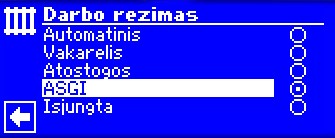

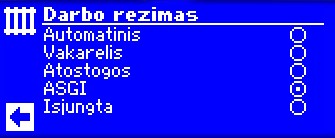

Pažymėkite ir paspauskite ASGI.
5
i
Pažymėkite ir spauskite rodyklę Atgal . Spausdami kelis kartus grįšite į pradžią (nebūtina).
Elektrinio šildytuvo (ASGI) režimo įjungimas karšto vandens ruošimui
1
i
Standartinės būsenos ekrane pažymėkite ir paspauskite rodyklę į gilesnį meniu lygmenį.
2
i

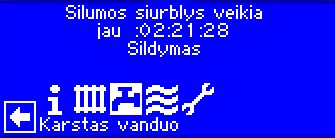

Pažymėkite ir paspauskite Karštas vanduo (čiaupo simbolį).
3
i

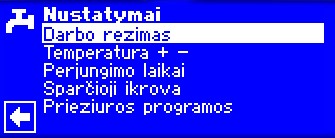

Pažymėkite ir paspauskite Darbo režimas.
4
i

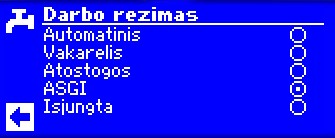

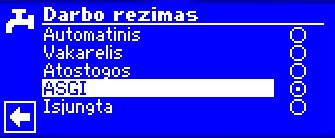

Pažymėkite ir paspauskite ASGI.
5
i
Pažymėkite ir spauskite rodyklę Atgal . Spausdami kelis kartus grįšite į pradžią (nebūtina).
Elektrinio šildytuvo apsauginio termostato atstatymas

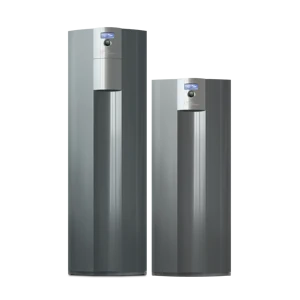

Gruntas-vanduo WZSV / SWC / SW nuo 2015 m. (alterra serija)

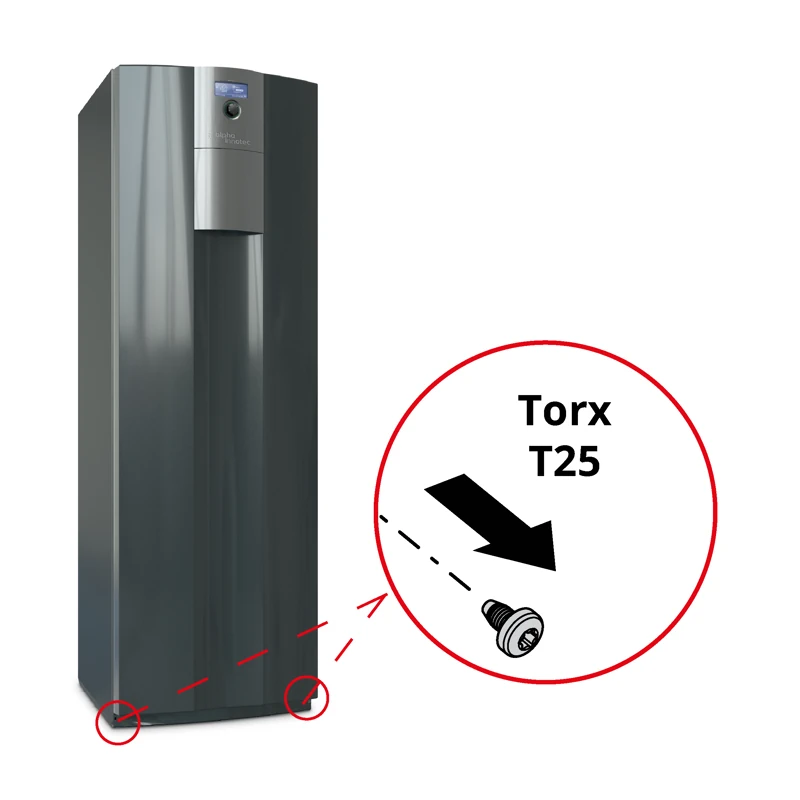

1. Atidarykite priekinĮ šilumos siurblio skydą.
pavojus!
Elektros įtampos keliamas pavojus!
Prieš pradėdami darbus, atjunkite elektros įtampą: išjunkite visus šilumos siurbliui skirtus automatinius jungiklius.

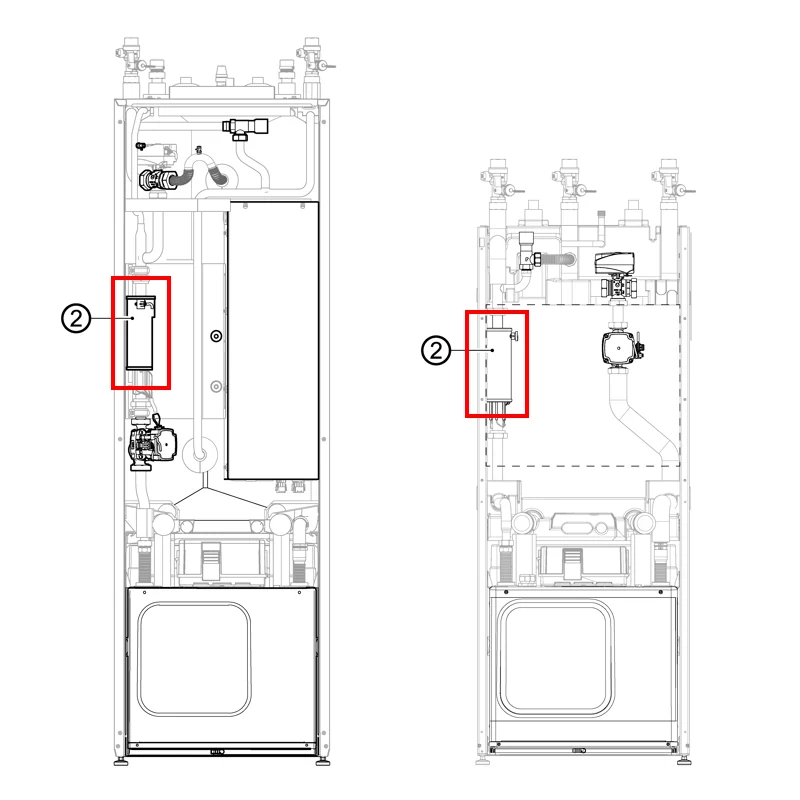

2. Elektrinis šildytuvas yra kairėje atidaryto korpuso srityje.

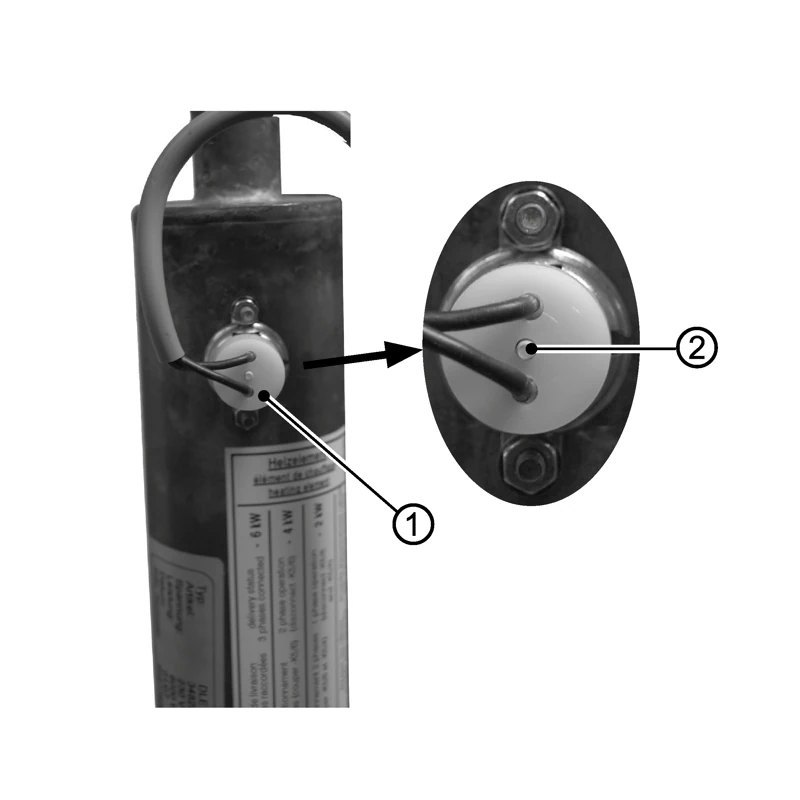

3. Apsauginio temperatūros ribotuvo atblokavimas.
Į elektrinį šildymo elementą yra įmontuotas apsauginis temperatūros ribotuvas:
► Patikrinkite, ar apsauginio temperatūros ribotuvo (①) atstatymo mygtukas (②) nėra iššokęs (apie 2 mm - matomas variante A).
► Jei mygtukas (②) iššokęs – įspauskite jį atgal.
► Jei apsauginis temperatūros ribotuvas įsijungia pakartotinai, registruokite gedimą.

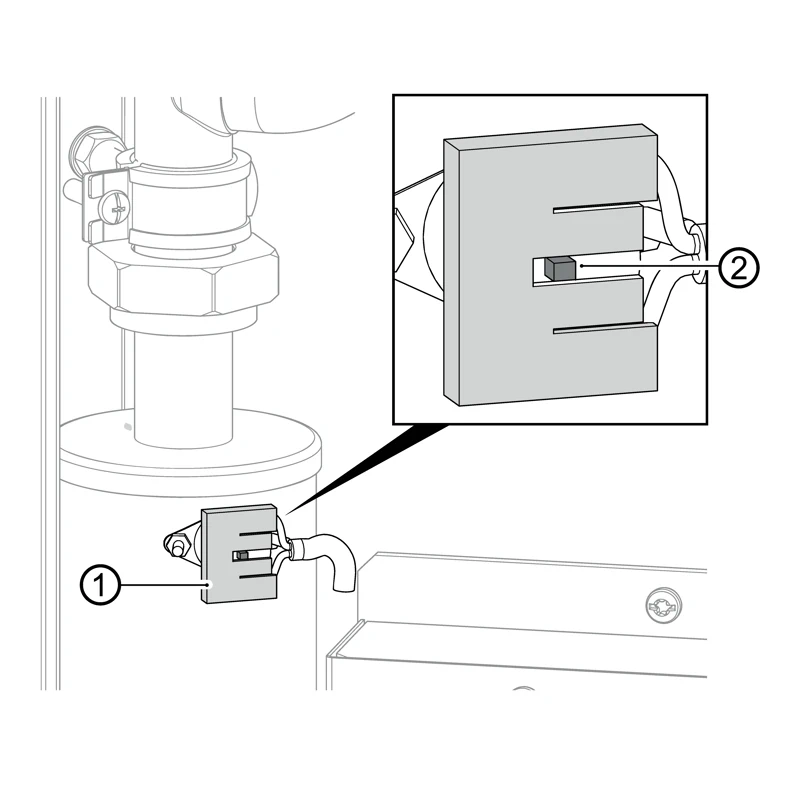

Variantas A

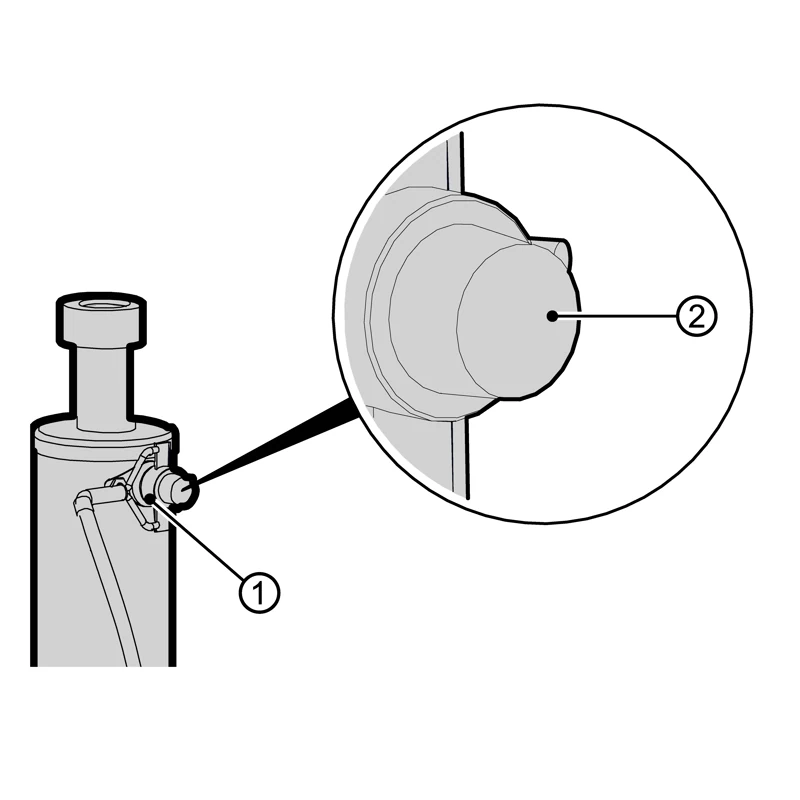

Variantas B

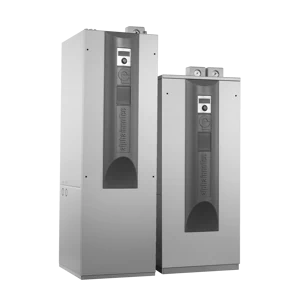

Gruntas-vanduo WZSV / SWC iki 2015 m.

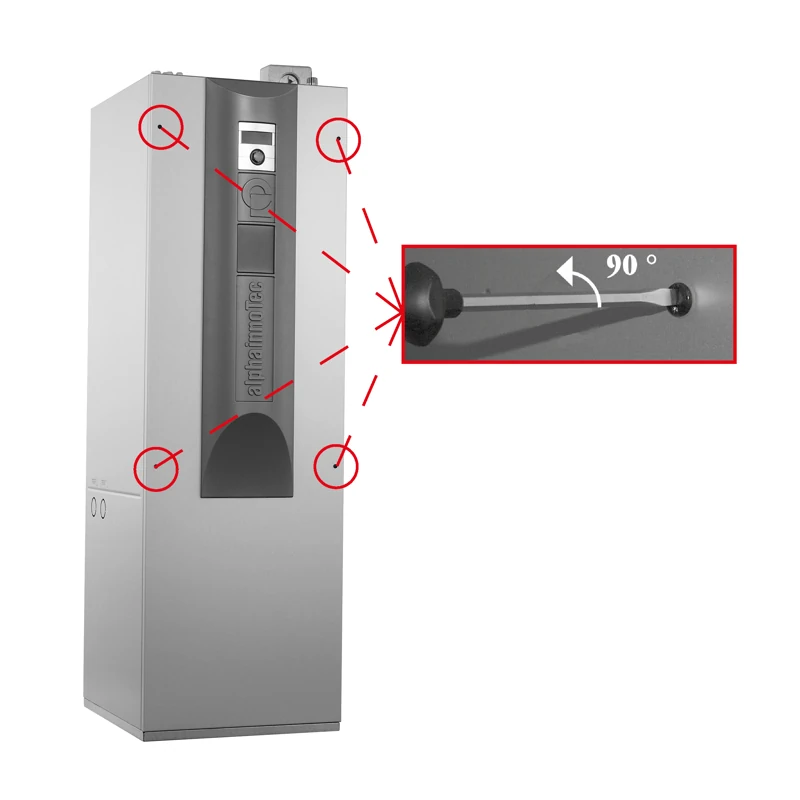

1. Atidarykite priekinĮ šilumos siurblio skydą.
pavojus!
Elektros įtampos keliamas pavojus!
Prieš pradėdami darbus, atjunkite elektros įtampą: išjunkite visus šilumos siurbliui skirtus automatinius jungiklius.

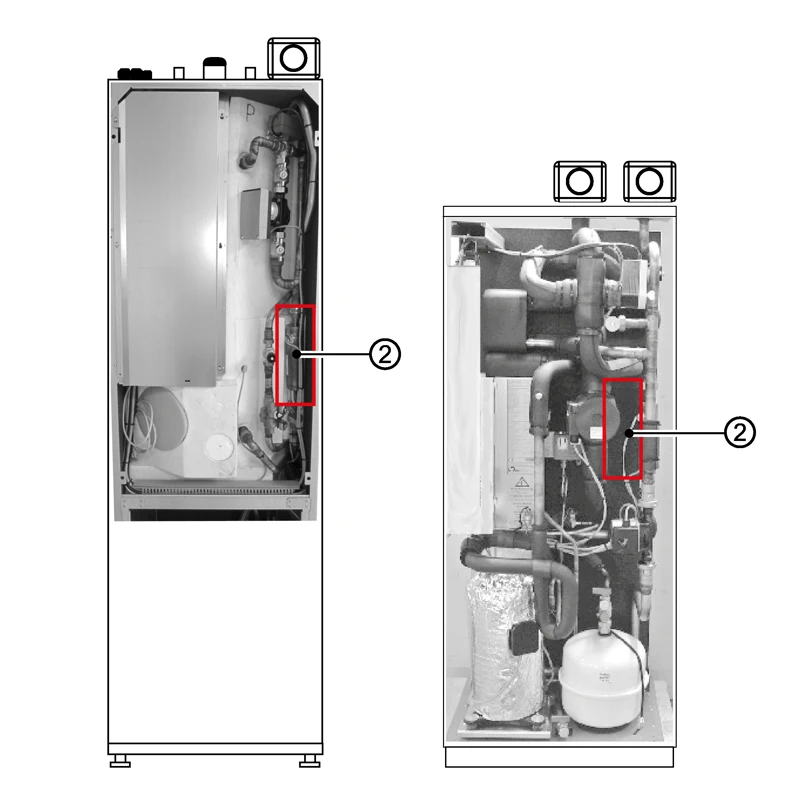

2. Elektrinis šildytuvas yra dešinėje atidaryto korpuso srityje.
3. Apsauginio temperatūros ribotuvo atblokavimas.
Į elektrinį šildymo elementą yra įmontuotas apsauginis temperatūros ribotuvas:
► Patikrinkite, ar apsauginio temperatūros ribotuvo (①) atstatymo mygtukas (②) nėra iššokęs (apie 2 mm).
► Jei mygtukas (②) iššokęs – įspauskite jį atgal.
► Jei apsauginis temperatūros ribotuvas įsijungia pakartotinai, registruokite gedimą.
Variantas A
Variantas B

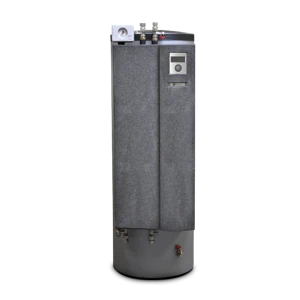

Hidraulikos bokštai ir hidraulikos stotys

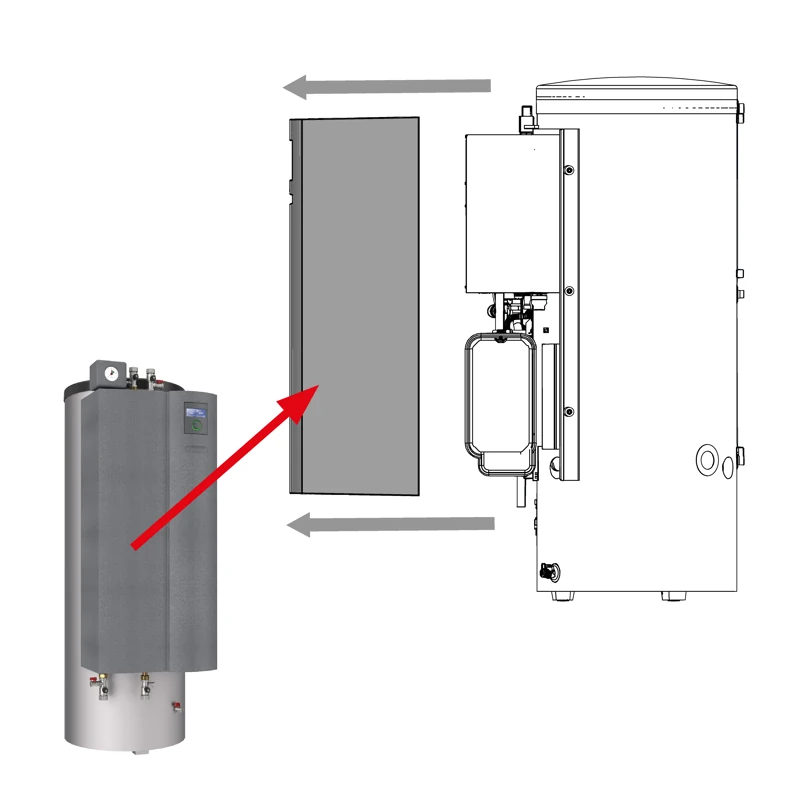

1. Traukdami į save atidarykite priekinį hidraulikos bokšto (stoties) EPP skydą.
pavojus!
Elektros įtampos keliamas pavojus!
Prieš pradėdami darbus, atjunkite elektros įtampą: išjunkite visus šilumos siurbliui skirtus automatinius jungiklius.

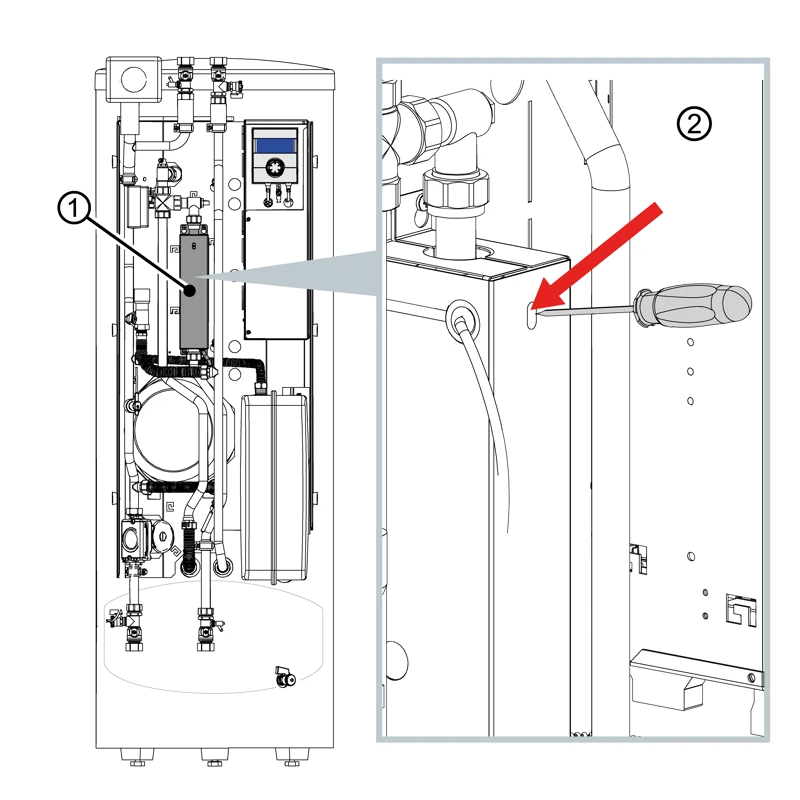

2. Apsauginio temperatūros ribotuvo atblokavimas.
Variantas A

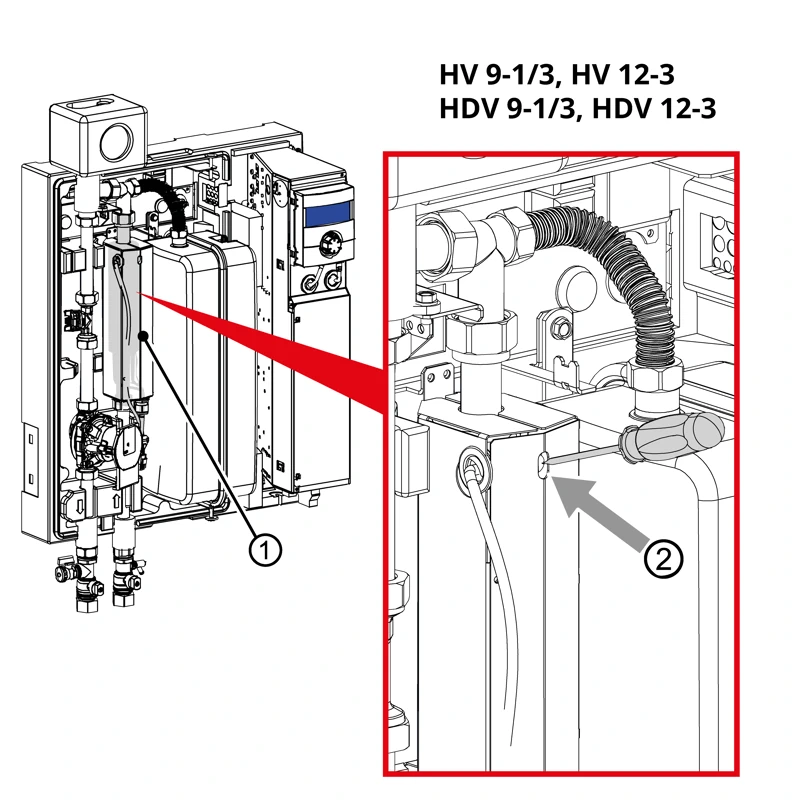

Į elektrinį šildymo elementą (①) yra įmontuotas apsauginis temperatūros ribotuvas (yra po apsaugine skarda):
► Patikrinkite, ar apsauginio temperatūros ribotuvo (①) atstatymo mygtukas (②) nėra iššokęs.
► Jei mygtukas (②) iššokęs – įspauskite atgal naudodami mažą atsuktuvą.
► Jei apsauginis temperatūros ribotuvas įsijungia pakartotinai, registruokite gedimą.

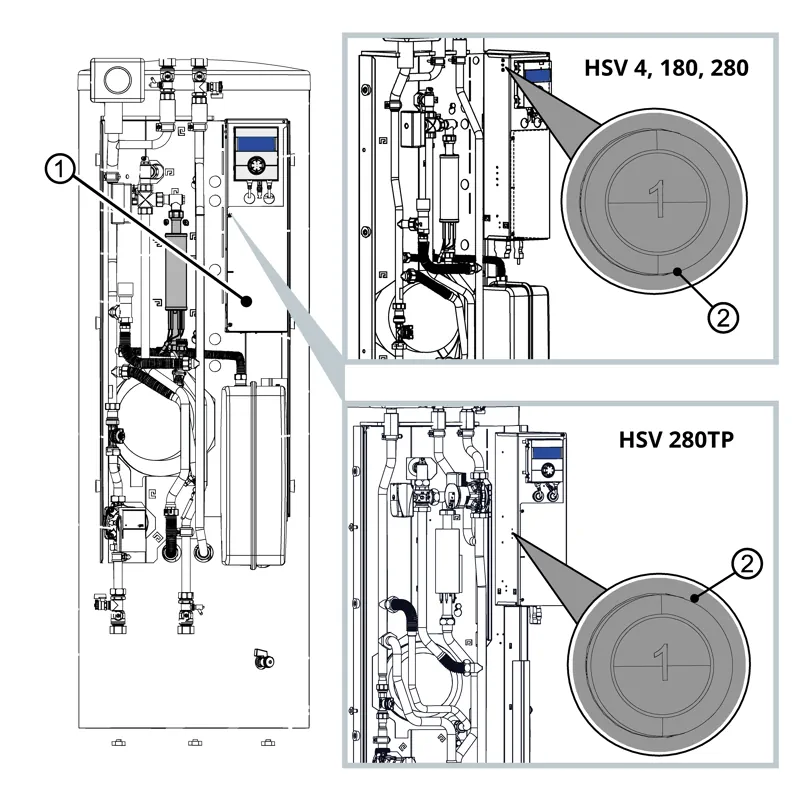

Variantas B
Elektrinėje valdiklio dėžėje (①) yra įmontuotas apsauginis temperatūros ribotuvas, skirtas elektriniam šildymo elementui:
► Patikrinkite, ar apsauginio temperatūros ribotuvo atstatymo mygtukas (②) nėra iššokęs (prieš tai nuimkite apsaugini dangtelį).
► Jei mygtukas (②) iššokęs – įspauskite jį atgal.
► Jei apsauginis temperatūros ribotuvas įsijungia pakartotinai, registruokite gedimą.

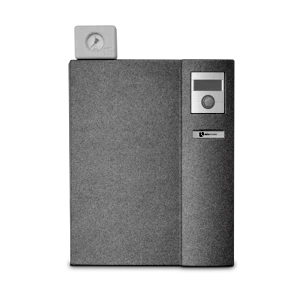

Hidraulikos moduliai

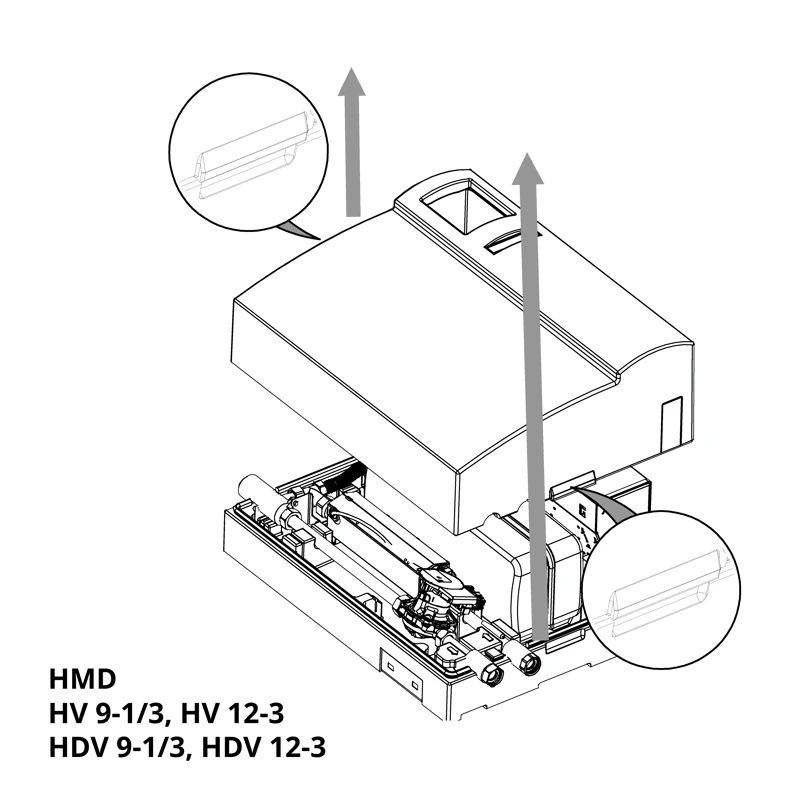

1. Traukdami į save atidarykite priekinį hidraulikos modulio EPP skydą.
pavojus!
Elektros įtampos keliamas pavojus!
Prieš pradėdami darbus, atjunkite elektros įtampą: išjunkite visus šilumos siurbliui skirtus automatinius jungiklius.
Variantas A
Variantas B
2. Apsauginio temperatūros ribotuvo atblokavimas.
Variantas A

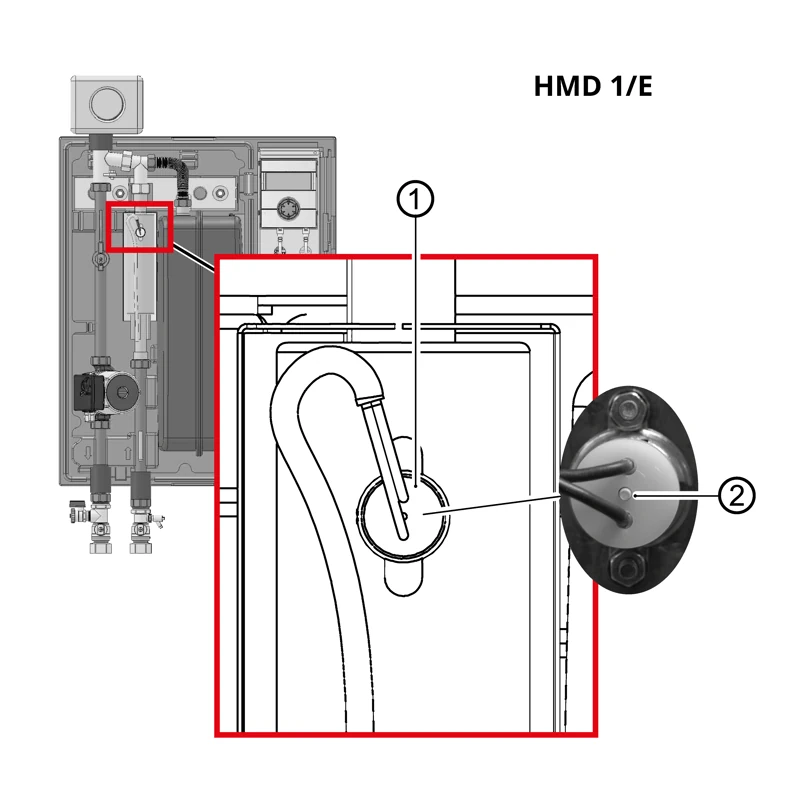

Apsauginis temperatūros ribotuvas yra įmontuotas į elektrinį šildymo elementą.
► Patikrinkite, ar apsauginio temperatūros ribotuvo (①) atstatymo mygtukas (②) nėra iššokęs.
► Jei mygtukas (②) iššokęs – įspauskite jį atgal.
► Jei apsauginis temperatūros ribotuvas įsijungia pakartotinai, registruokite gedimą.
A.1 Apsauginis temperatūros ribotuvas matomas ant elektrinio šildytuvo korpuso:
A.2 Apsauginis temperatūros ribotuvas yra po apsaugine skarda:

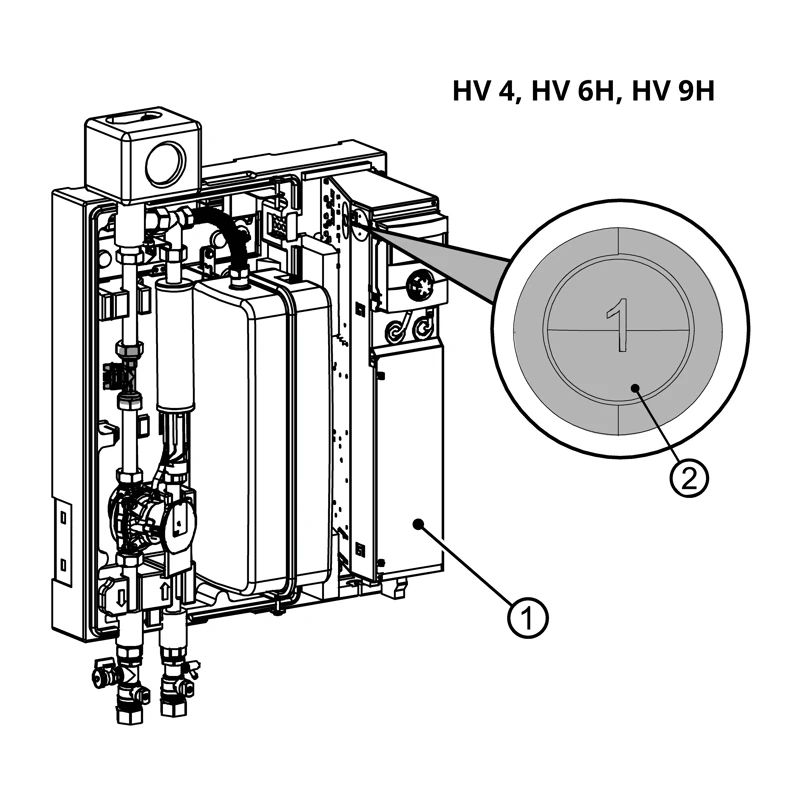

Variantas B
Apsauginis temperatūros ribotuvas yra įmontuotas elektrinėje valdiklio dėžėje (①).
► Patikrinkite, ar apsauginio temperatūros ribotuvo atstatymo mygtukas (②) nėra iššokęs (jei yra dangtelis, prieš tai nuimkite jį).
► Jei mygtukas (②) iššokęs – įspauskite jį atgal.
► Jei apsauginis temperatūros ribotuvas įsijungia pakartotinai, registruokite gedimą.
B.1
B.2
Patikrinkite AR teisingi šildymo nustatymai
Ar įjungtas Šildymo darbo režimas - AUTOMATINIS
1
i
Standartinės būsenos ekrane pažymėkite ir paspauskite rodyklę į gilesnį meniu lygmenį.
2
i
Pažymėkite ir paspauskite Šildymas (radiatoriaus simbolį).
3
i

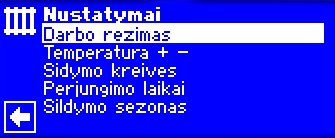

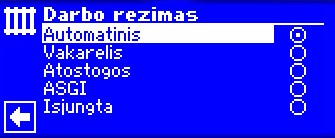

Pažymėkite ir paspauskite Darbo režimas.
4
i
Pažymėkite ir pasirinkite AUTOMATINIS.
5
i
Pažymėkite ir spauskite rodyklę Atgal . Spausdami kelis kartus grįšite į pradžią (nebūtina).
Dėmesio!
Jei nustatytas AUTOMATINIS šildymo režimas, tačiau šildymas neveikia, patikrinkite, ar vidutinė paros temperatūra nėra aukštesnė už nustatytą „Šildymo sezono temperatūrą“.

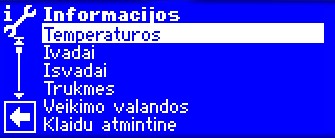

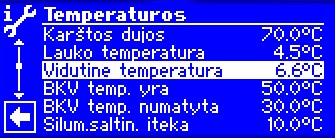

Patikrinkite išmatuotą vidutinę paros temperatūrą
Patikrinkite nustatytą šildymo sezono temperatūrą
1
i
Standartinės būsenos ekrane pažymėkite ir paspauskite rodyklę į gilesnį meniu lygmenį.
2
i
Pažymėkite ir paspauskite Šildymas (radiatoriaus simbolį).
3
i

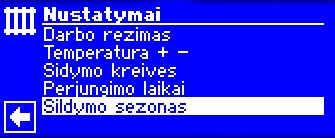

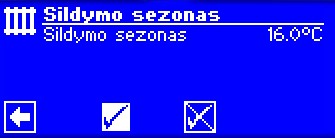

Pažymėkite ir paspauskite Šildymo sezonas.
4
i
Patikrinkite nustatytą šildymo sezono temperatūrą.
Dėmesio!
Šildymas pradės veikti tik tada, kai nustatyta šildymo sezono temperatūra bus aukštesnė už išmatuota.
Jeigu matuojama temperatūra neatitinka realios vidutinės temperatūros, atlikite lauko jutiklio patikrą.

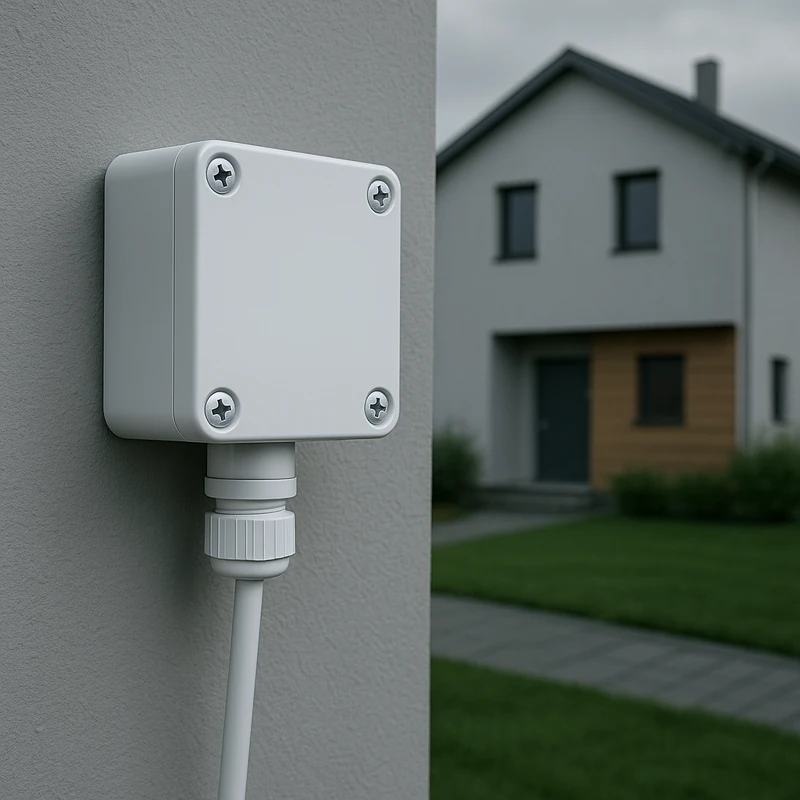

Patikrinkite lauko temperatūros jutiklį
Lauko temperatūros jutiklio patikra:
Vizualiai apžiūrėkite lauko temperatūros jutiklį – įsitikinkite, kad jis yra tinkamai sumontuotas, neuždengtas sniegu, ledu ar kitais objektais ir nėra veikiamas tiesioginių saulės spindulių.
Atidarykite jutiklio apsauginę dėžutę ir patikrinkite, ar joje nėra drėgmės ar vandens.
Vandens ar drėgmės kaupimasis dažniausiai atsiranda dėl netinkamo montavimo – kai jutiklio kabelis įvedamas iš dėžutės viršaus, o ne iš apačios.
Patikrinkite jutiklio kabelį ir jo gyslas.
Jei matomi oksidacijos požymiai arba gyslos pajuodusios, toks kabelis gali trikdyti jutiklio veikimą. Siekiant išvengti gedimų ateityje, rekomenduojama kabelį pakeisti nauju.
Patikrinkite ar veikia patalpų temperatūros reguliavimo sistema
Įsitikinkite ar veikia patalpų temperatūrą reguliuojantys termostatai ir ant šildymo kolektoriaus sumontuotos pavaros. Atidarykite spintelę, kurioje sumontuotas/sumontuoti šildymo kolektoriai ir apžiūrėkite pavaras: jeigu pavarų viršutinė dalis iškilusi – pavara atidaryta, jeigu pavaros viršutinė dalis neiškilusi – pavara uždaryta. Jei kolektorius turi sumontuotus srauto indikatorius (debitomačius), atsidarius pavarai jis turi rodyti srautą, kuris dažniausiai būna nuo 1 iki 5 l/min.
ŠILDYMO kolektorius su pavaromis ir srauto indikatoriais
Dėmesio!
Jei pavaros neatsidaro, rekomenduojame kreiptis į patalpų temperatūros valdymo sistemą įrengusią įmonę, kad būtų pašalintas sutrikimas.
Įsitikinkite, kad šildymo sistemos slėgis yra pakankamas, jeigu ne pakelkite slėgį.
Patikrinkite šildymo sistemos vandens slėgį
Jei šildymo sistemos slėgis yra per mažas, tai reiškia, kad sistemoje trūksta šildymo vandens, o tai gali įtakoti sumažėjusią šildymo vandens cirkuliaciją. Patikrinkite šildymo sistemos manometre rodomą slėgį – jis turėtų turėtų būti min. 1,5 bar. Dažnai manometrai turi dvi rodykles – juodą ir raudoną. Sistemos slėgį rodo juoda rodyklė, o raudona yra keičiamos padėties kontrolinė rodyklė, nenurodanti sistemoje esančio slėgio, tačiau su ja galima pasižymėti koks turėtų būti šildymo sistemos vandens slėgis, kad vėliau būtų paprasta kontroliuoti.
manometras šilumos siurblio sistemose
Jeigu šildymo sistemos manometras rodo žemesnį slėgį nei 1,5 bar, papildykite sistemą atsukdami papildymui skirtą uždaromajį vožtuvą. Pildykite sistemą tol, kol manometras rodys 1,8-2,0 bar.
Uždaromasis vožtuvas sistemos papildymui turėtų būti įrengtas ten, kur šalto vandentiekio įvadas yra sujungtas su šildymo sistema, šis vožtuvas turi būti visada uždarytas ir atidaromas tik trumpam tol, kol sistema užpildoma iki reikiamo slėgio.
PAPILDYMO VOŽTUVas INSTALIACIJOJE
Dėmesio!
Stebėkite ar slėgis sistemoje sparčiai nekrenta. Jeigu slėgis per vieną ar kelias dienas vėl nukrenta žemiau 1,5 bar, kreipkitės į montavimo darbus atlikusią įmonę, kad patikrintų išsiplėtimo indų būklę ar šildymo sistemą dėl nuotėkio, ir esant poreikiui suremontuotų.
Svarbi informacija!
Rekomenduojami kreivių nustatymai:
Skaityti čia
Rekomenduojamas šildymo temperatūros reguliavimas
Svarbi informacija!
Kaip veikia šildymo temperatūros reguliavimas?
Šilumos siurblys šildo pagal vadinamąją šildymo kreivę. Tai nustatyta logika, pagal kurią įrenginys automatiškai keičia tiekiamo šildymo vandens temperatūrą, priklausomai nuo lauko oro sąlygų.
- Kai lauke šalčiau, įrenginys tiekia karštesnį vandenį, kad patalpose išliktų šilta.
- Kai oras šyla, šildymo vanduo tampa vėsesnis, kad patalpos neperkaistų.
Tinkamai sureguliavus šildymo kreivę, kambarių temperatūra išlieka stabili, nepriklausomai nuo oro pokyčių lauke.
Jeigu namuose per šilta arba per šalta
Jei pastebite, kad kambariuose nuolat per šilta arba per nuolat šalta, nors lauko temperatūra kinta, tai reiškia, kad šildymo kreivę reikia pakoreguoti.
Tai galima padaryti pagrindiniame šilumos siurblio valdiklio ekrane.
Šildymo kreivę galima padidinti arba sumažinti 5 K (Kelvinais) 1K žingsniu.
1 K (kelvinas) atitinka maždaug 0,5–1 °C pokytį patalpose, priklausomai nuo šildymo sistemos tipo.
Jeigu pasiekėte didžiausią arba mažiausią įmanomą reikšmę, o temperatūra vis dar netinkama, nustatykite šildymo kreivę pagal mūsų pateiktas rekomendacijas.
Jeigu kambarių temperatūra kinta kartu su lauko temperatūra
Jei pastebite, kad kambariai vėsta, kai lauke šalta, arba kaista, kai lauke šyla, vadinasi, šildymo kreivė nėra tinkamai sureguliuota.
Tokiu atveju rekomenduojame pakoreguoti šildymo kreivės nuolydį pagal pateiktas rekomendacijas.
Šildymo temperatūros keitimas pagrindiniame šilumos siurblio valdiklio ekrane
1
i
Pažymėkite ir spauskite rodyklę kairėje ir eikite į pagrindinį menu.
2
i
Standartinės būsenos ekrane pažymėkite ir paspauskite +/-.
3
i
Didinkite ir žeminkite šildymo kreivę priklausomai ar norite šilčiau (+) ar vėsiau (-), patvirkinkite.
Dėmesio!
Atlikus pakeitimus rekomenduojame palaukti 12-24h, kol patalpos prišils ar atvės.

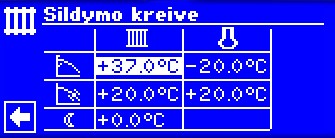

Rekomenduojami šildymo kreivių nustatymai
1
i
Standartinės būsenos ekrane pažymėkite ir paspauskite rodyklę į gilesnį meniu lygmenį.
2
i
Pažymėkite ir paspauskite Šildymas (radiatoriaus simbolį).
3
i

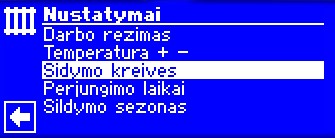

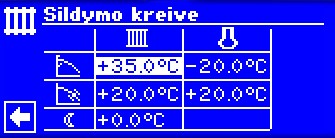

Pažymėkite ir paspauskite Šildymo kreivės.
4
i
Rekomenduojama šildymo kreivė A/A+/A++ energetinės klasės pastate su grindiniu šildymu.
4
i
Rekomenduojama šildymo kreivė B energetinės klasės pastate su grindiniu šildymu.
4
i
Rekomenduojama šildymo kreivė <B energetinės klasės pastate su grindiniu šildymu.
4
i
Rekomenduojama šildymo kreivė kombinuotai grindinio ir radiatorių šildymo sistemai.
4
i
Rekomenduojama šildymo kreivė radiatorinei šildymo sistemai.
5
i

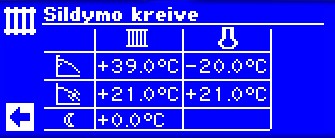

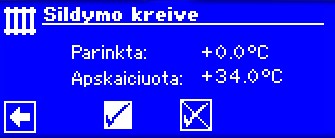

Pasirinkę šildymo kreivę, sukame valdiklio mygtuką ir sekančiame lange tvirtiname spausdami varnelę.
6
i
Patvirtinę nustatymus spaudžiame kairėje pusėje esančią rodyklę ir grįžtame į ankstesnį meniu.
Sistemos su keliais šildymo ratais
1
i
Standartinės būsenos ekrane pažymėkite ir paspauskite rodyklę į gilesnį meniu lygmenį.
2
i
Pažymėkite ir paspauskite Šildymas (radiatoriaus simbolį).
3
i
Pažymėkite ir paspauskite Šildymo kreivės.
4
i

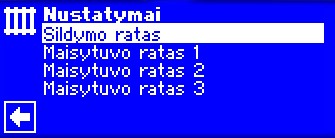

Meniu su keliais šildymo ratais.
Dėmesio!
Jeigu ketvirtame mūsų nuorodų žingsnyje turite galimybę pasirinkti kelias šildymo kreives, pagal aukščiau pateiktas rekomendacijas nustatykite „Šildymo ratas“ kreivę.
Maišytuvo rato 1, 2, 3 kreives rekomenduojame nustatyti tik pasikonsultavus su serviso tarnyba.
Rankinis duomenų perdavimas
Rankinis duomenų perdavimas reikalingas serviso tarnybai išsamiems šilumos siurblio duomenims fiksuoti ir analizuoti realiuoju laiku.
Svarbi informacija!
Perduoti duomenis rankiniu būdu galima tik tada, jei šilumos siurblys yra prijungtas prie interneto ir interneto ryšys yra stabilus.
Rankinis duomenų perdavimas
Duomenų registras USB Laikmenoje
Duomenų registras USB laikmenoje naudojamas tada, kai šilumos siurblys negali prisijungti prie nuotolinio serviso, o serviso tarnybai būtini iššamūs paskutinių 48 valandų duomenys.
Duomenų registrui rekomenduojama naudoti tuščią, mažos talpos USB laikmeną.
Duomenų registras USB laikmenoje
Programinės įrangos atnaujinimas
Programinės įrangos atnaujinimui reikalinga tuščia, mažos talpos USB laikmena.
Jums perduotą/atsisiųstą programinės įrangos atnaujinimo paketą nukopijuokite į USB laikmeną ir vadovaukitės žemiau pateikta vaizdo instrukcija.
Programinės įrangos atnaujinimas
Sureguliuokite perteklinio srauto vožtuvą
Jei patalpoje kur sumontuotas šilumos siurblys ar šilumos siurblio vidinis blokas periodiškai girdite didelį triukšmą, rekomenduojame patikrinti ir sureguliuoti pertekrlinio srauto vožtuvą:
- Atidarykite priekinį šilumos siurblio ar vidaus bloko skydą
- Atlaisvinkite perteklinio srauto vožtuvo rankenėlės fiksavimo varžtą
- Sukite prieš laikrodžio rodyklę vožtuvo rankenėlę, kol jos apatinis kraštas bus tarp skalės rodmenų 3-4 mH2O. Jei perteklinio srauto vožtuvas yra taip nustatytas, bet toliau triukšmauja, atsukite vožtuvą tarp skalės rodmenų 2-3 mH2O.
Dėmesio: šilumos siurblys gali neturėti integruoto perteklinio srauto vožtuvo (bypass) arba jis gali būti sumontuotas katilinės vamzdynų sistemoje.
Visi klaidų kodai
Gruntas – vanduo
Oras – vanduo
gruntas – vanduo
oras – vanduo
Gruntas – vanduo
oras- vanduo
Gruntas – Vanduo
Oras – vanduo
Pažymėti sukant
